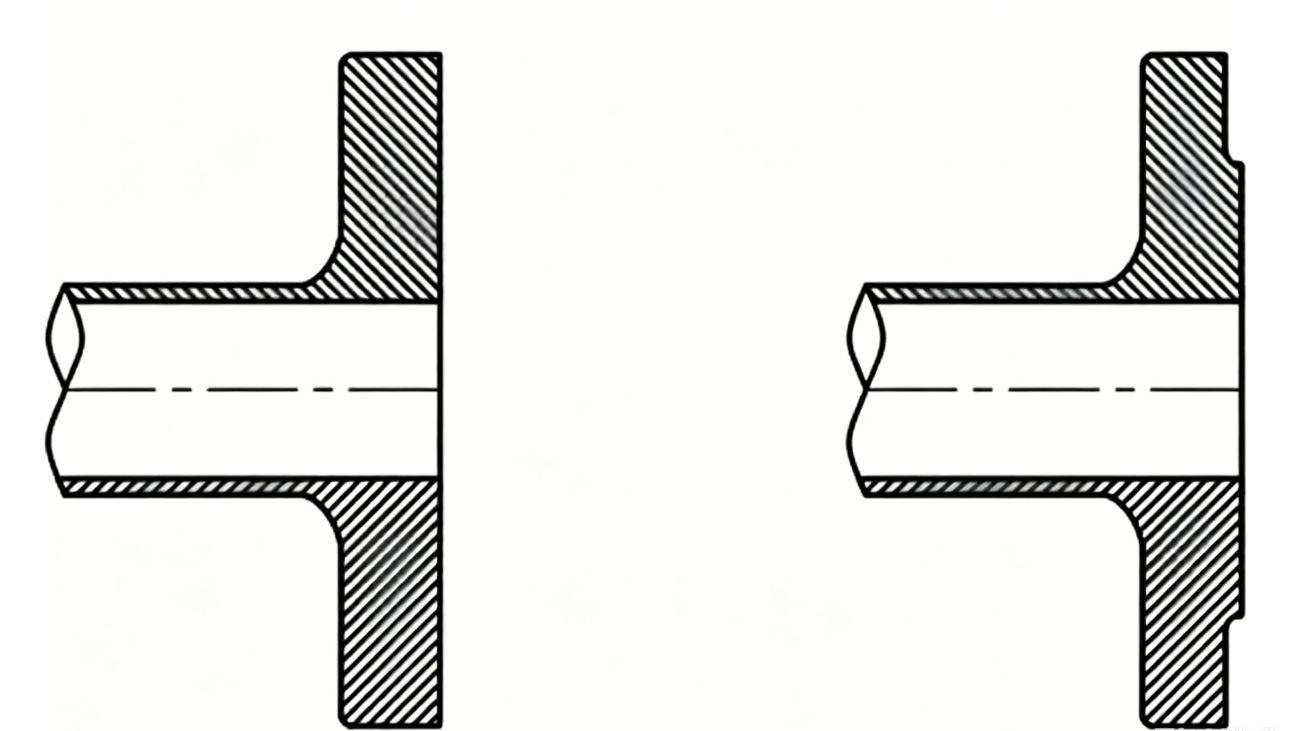

1. RF (Повдигнато лице)

RF фланците се отличават с кръгла повдигната уплътнителна повърхност извън окръжността на болта, образувайки независима зона на компресия. Тази структура увеличава повърхностното налягане при ограничен въртящ момент на болта, което позволява на металното уплътнение да произведе пластична деформация и да образува надеждно уплътнение метал-метал.

RF фланците са подходящи за повечето степени на налягане и температура и са най-широко използваният тип в нефтената, газовата и химическата промишленост.

Характеристики:

• Минимална площ на уплътняване, най-високо повърхностно налягане, пасва на твърди уплътнения
• Стандартна грапавост: Ra3.2–6.3μm (микроканалите спомагат за вграждането на уплътнението)
• Твърде гладката повърхност причинява течове (без микродеформация)
• Чувствителен към предварителното натоварване на болтовете; термичното циклиране може да причини намаляване на напрежението
• Нестабилно уплътняване при резки температурни промени и летливи среди

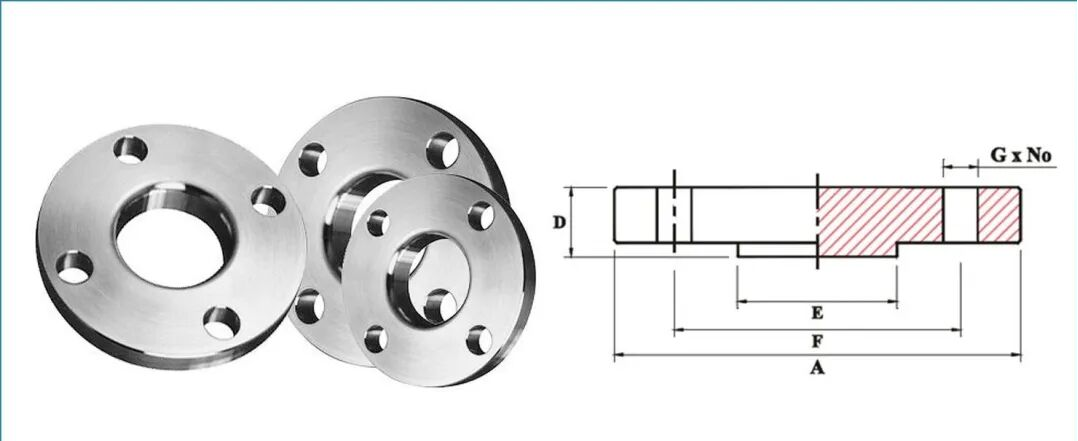

  2. FF (плоско лице)

  Фланците FF са предназначени главно за защита на крехки материали като чугун. Уплътнителната повърхност е наравно с лицевата страна на болта, като уплътнението покрива цялата площ от вътрешния до външния диаметър.

  Приема ниско повърхностно налягане + равномерна компресияпринцип, изискващ меки, високогъвкави и високоустойчиви неметални уплътнения с назъбена повърхност.

  Характеристики:

  • Голяма уплътнителна площ → ниско повърхностно налягане
  • Само за класове с ниско налягане (125# / 250#)
  • Не може да съответства на RF фланци (особено на твърд материал RF)
  • Основна функция: предпазва тялото на фланеца от повреди

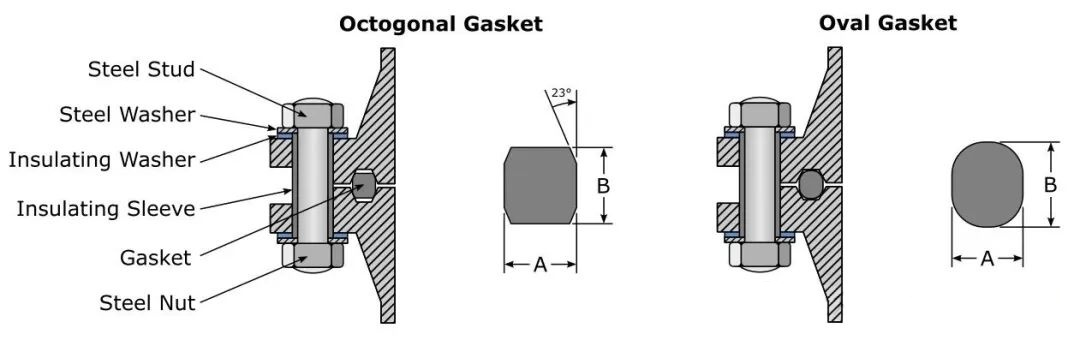

    3. RTJ (съединителна връзка тип пръстен)

    RTJ е подобрена тежкотоварна версия на фланец с повдигната повърхност, прилаган за тежки работни условия при високо налягане и висока температура (над 750°C)Използва се главно за Class900 и по-горе.

    RTJ използва твърди метални уплътнения(тип R / тип RX / тип BX), по-мек от материала на фланците, за да се осигури пластична деформация и перфектно уплътнение метал-метал.

    Характеристики:

    • Предлага се овално / осмоъгълно уплътнение (осмоъгълно за по-добро уплътняване)
    • Вградена в канал структура, без директен контакт между фланци
    • Типът BX използва принципа на самозареждане: по-високо налягане = по-плътно уплътнение
    • Идеален за тръбопроводни системи за високо налягане за нефт и газ

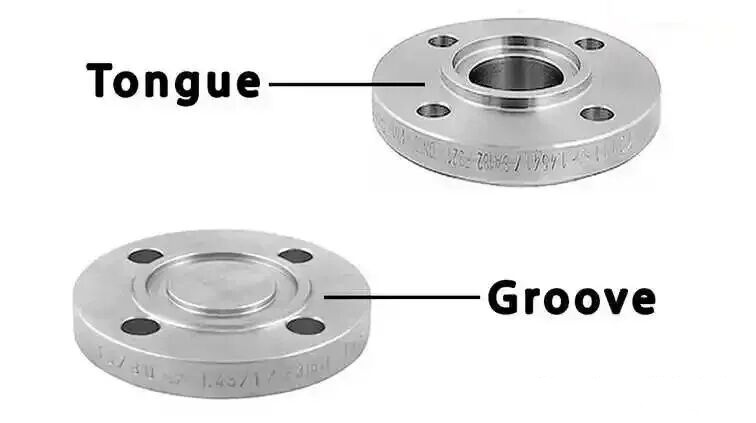

      4. TG / MFM (жлеб и перо / мъжки и женски)

      И двете структури физически заключете позицията на уплътнението, предотвратявайки радиалното плъзгане, причинено от неравномерна сила на болта, вибрации или температурни колебания.

      • TG (перо и жлеб):Силно позиционно ограничение, особено подходящо за меки уплътнения
      • МЖМ (мъж и жена):По-широка контактна повърхност, по-равномерно напрежение, съвместима с повече уплътнения

        Трябва да се използват по двойки. Широко използвани за промишлени проекти със средна и висока надеждност.

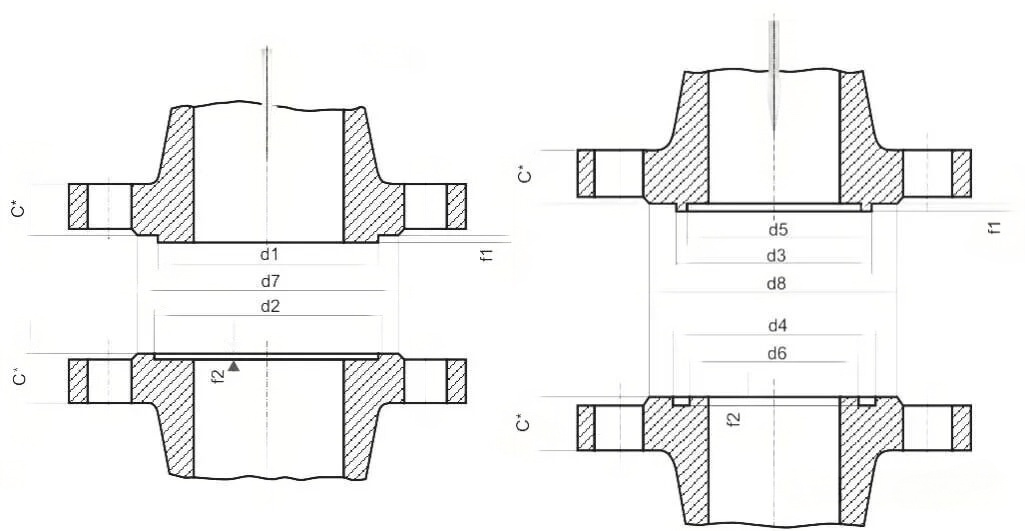

        5. LMF / LCF (Голям мъжки и женски)

        Подобрена версия на MFM, използвана най-вече за оборудване под налягане.

        По-широката контактна повърхност позволява по-широк диапазон на повърхностно налягане, намалява изискванията за прецизност на обработката и значително подобрява стабилността на връзката и безопасността на оборудването.

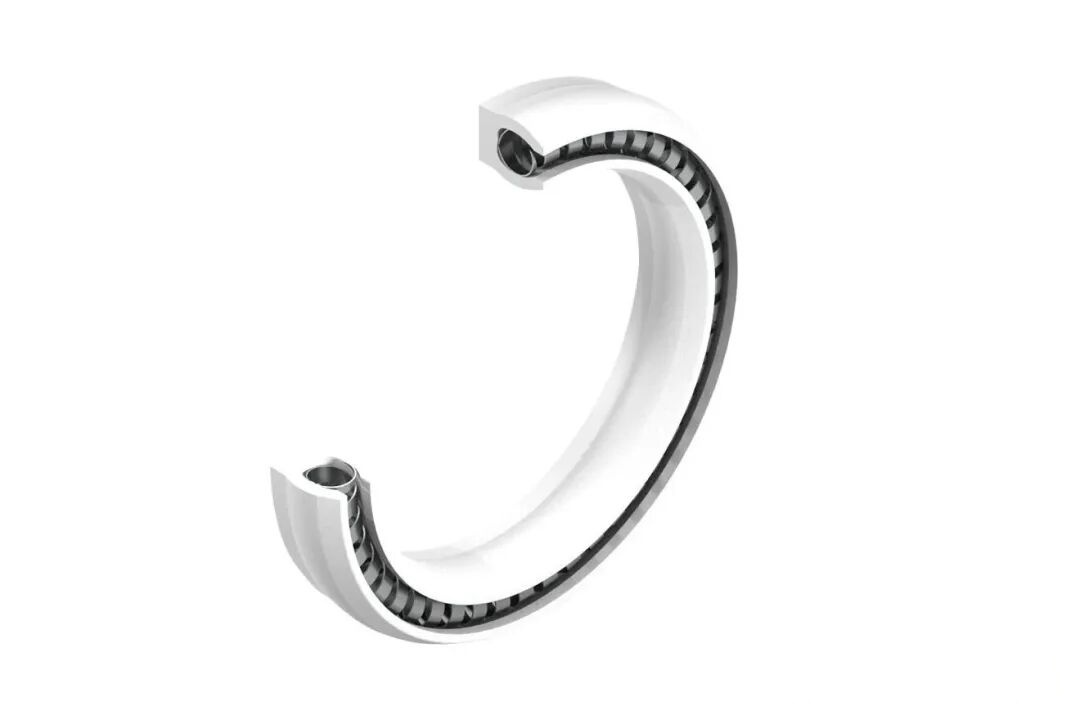

        6. SJ (Самозахранващо се уплътнение)

        Типични видове: C-пръстен, метално уплътнение с O-пръстен, уплътнение с леща.

        Силата на уплътняване се увеличава със средно вътрешно налягане (ефект на самозадействане). Използва контролируеми пластмасови метални уплътнения.

        Кандидатстване за екстремни условия на труд: ултраниска температура, висока температура, пулсации на налягане, специално химическо и аерокосмическо оборудване.
